Заточные станки

Заточной станок (точильный станок, электроточило) — станок для затачивания режущего инструмента.

Спектр заточных станков варьируется от крупных промышленных станков для твердосплавного инструмента до маленьких, используемых в домашних мастерских. Примеры затачиваемого инструмента: зенкеры, развёртки, метчики, плашки, фрезы, фрезерные головки, свёрла, фасонные резцы, ножи, ножницы, шпатели или скребки, топоры.

Станки подразделяются на универсальные, предназначенные для затачивания режущих инструментов различных видов, и специализированные — для затачивания инструментов только одного вида.

Универсальные станки комплектуются нормальными и специальными приспособлениями, служащими для установки и закрепления режущего инструмента.

Заусенцы, образовавшиеся на лезвии заточенного предмета, можно снять вручную с помощью оселка.

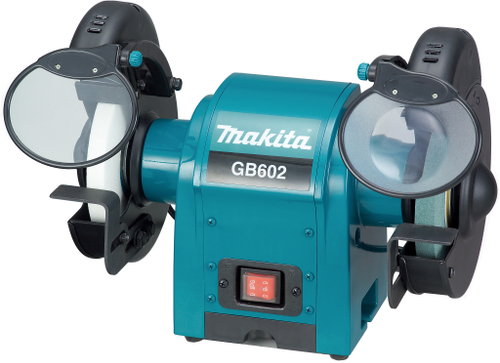

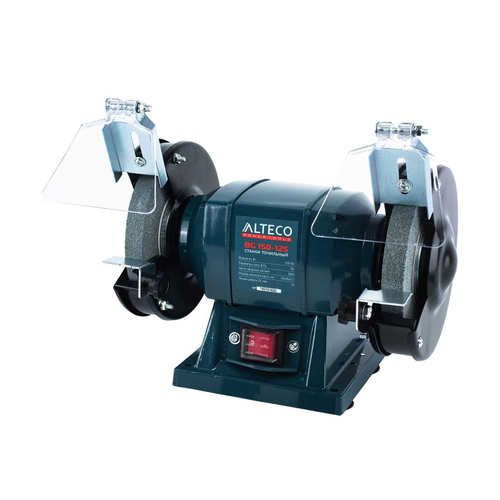

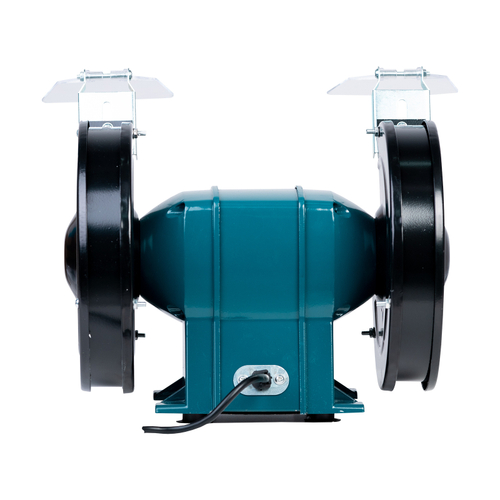

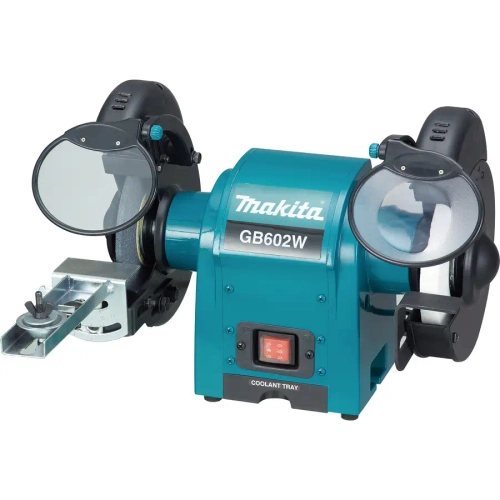

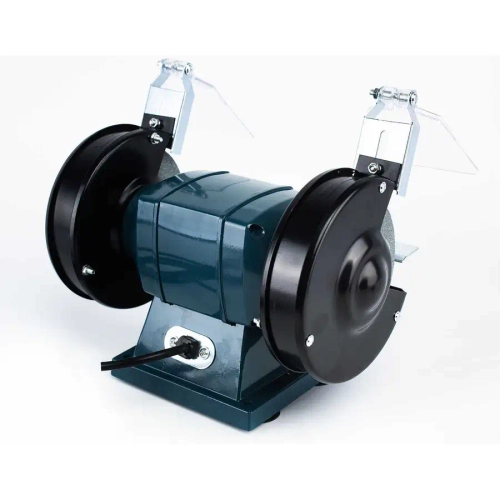

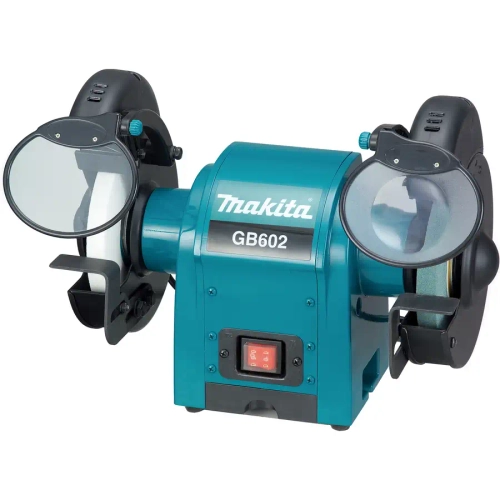

Конструкция электроточила

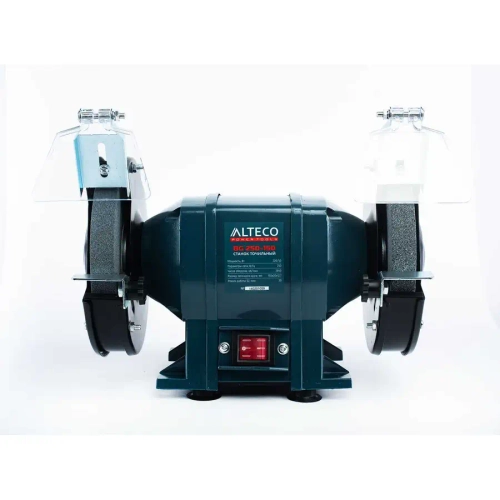

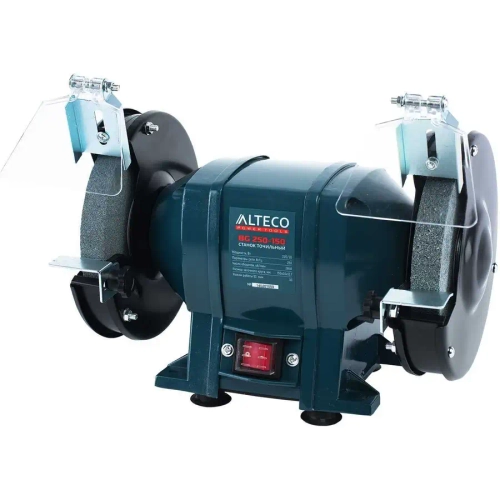

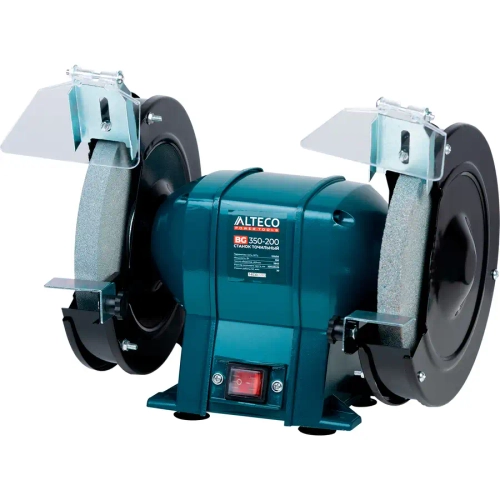

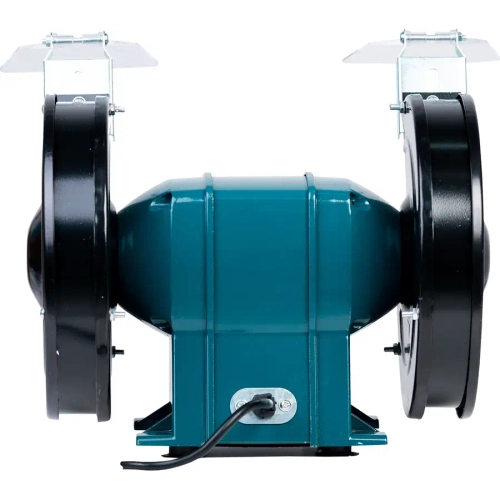

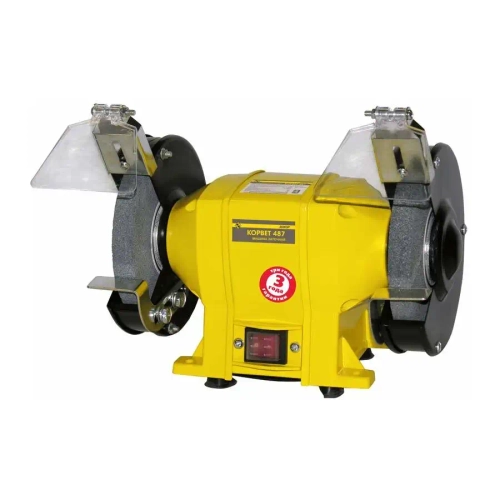

Основную часть корпуса электроточила занимает электродвигатель с опорой, прикрепляемой к верстаку с помощью крепёжных изделий. По обе стороны от мотора располагаются параллельно расположенные друг к другу два абразивных круга: один — с крупными размерами зерна для грубой обработки материала, другой — мелкозернистый для тонкой обработки.

Асинхронный электродвигатель — обеспечивает относительно небольшую скорость вращения и низкий уровень шума.

Абразивные круги. Примерный диаметр круга — 150—250 мм, толщина — 16—32 мм. Абразивные круги частично находятся в защитном кожухе. Открытая рабочая часть круга вращается сверху вниз. В основном применяются корундовые (электрокорундовые) круги.

Подставка — о неё опирается затачиваемый предмет. Подставка может регулироваться по расстоянию до заточного круга, а также поворачиваться под определённым углом к кругу. У некоторых моделей дополнительно могут быть специальные пазы для заточки свёрл.

Экран (прозрачная пластина) — для защиты от искр.

Кнопка включения и выключения электропитания.

Существуют модели электроточил, которые вместо одного заточного круга имеют металлическую дисковую щётку для предварительной грубой обработки затачиваемого предмета, например от ржавчины.

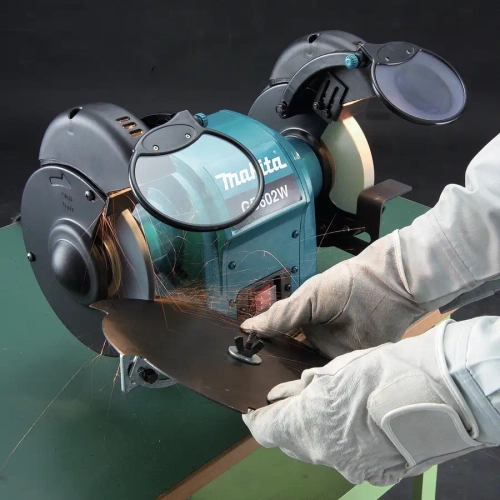

Также есть точила, дополнительно оборудованные лампой для подсветки рабочей зоны.

Разновидности

Заточной станок для мокрой заточки — имеет абразивный круг с низкими оборотами (90—135 об/мин), нижняя часть которого находится в лотке с водой. Внешне отличается тем, что круги располагаются перпендикулярно друг к другу.

Шлифовально-заточной станок — отличается тем, что вместо одного круга находится механизм со шлифовальной лентой.
