Пластина алюминиевая Woodwork RPW01

Пластина алюминиевая Woodwork RPW01 для крепления фрезера во фрезерный стол

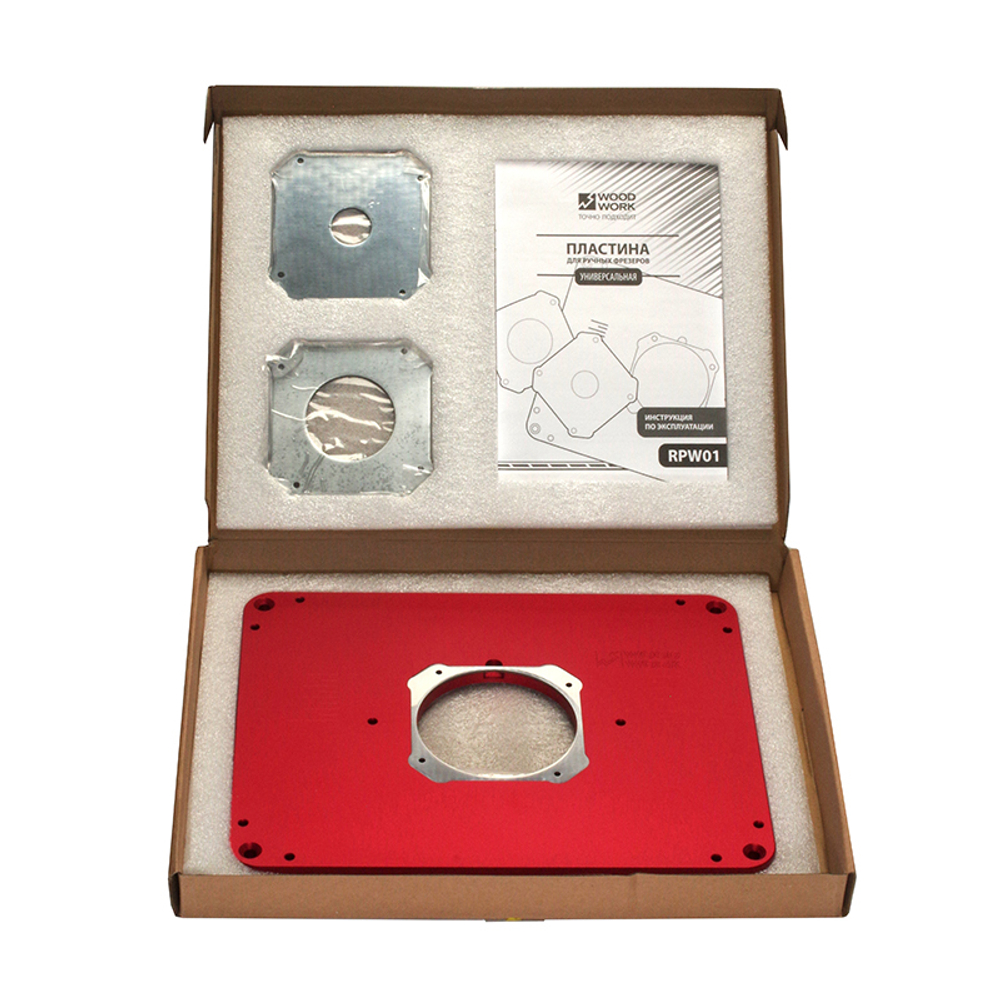

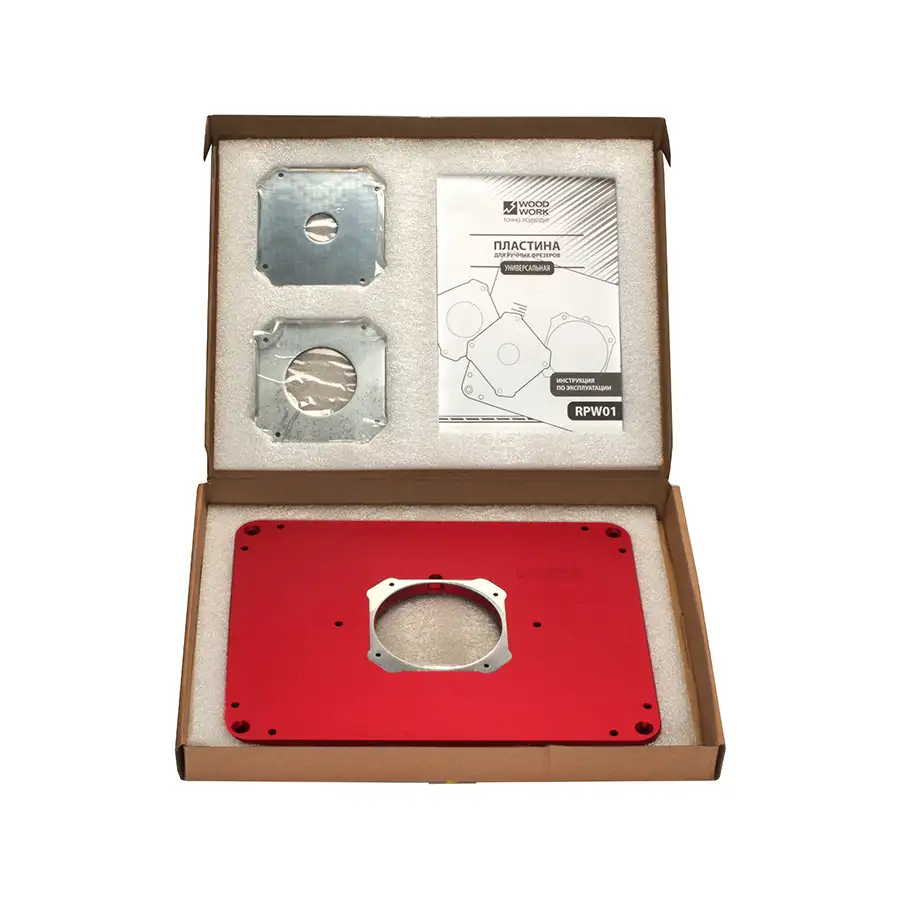

Пластина алюминиевая Woodwork (Россия) для установки ручного вертикального фрезера в фрезерный стол артикул RPW01 - универсальная фрезерная пластина позволяет монтировать практически любой ручной фрезер

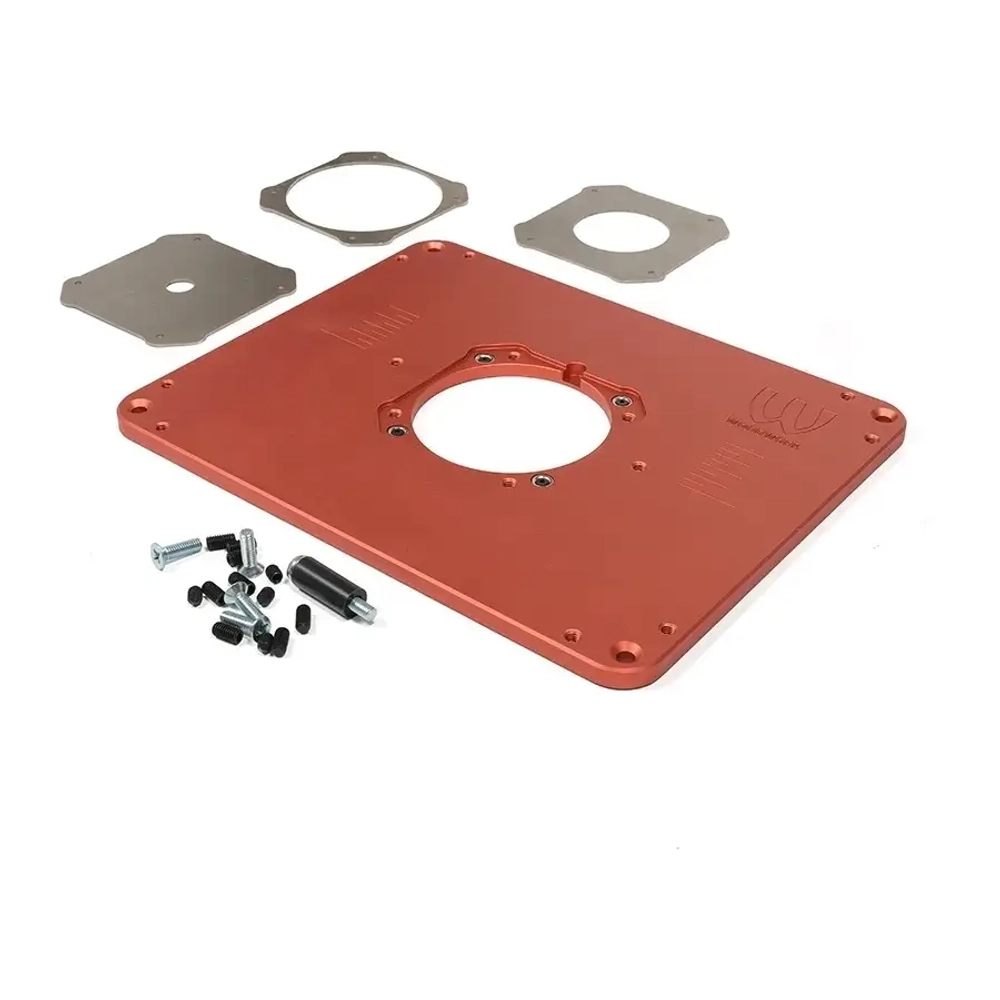

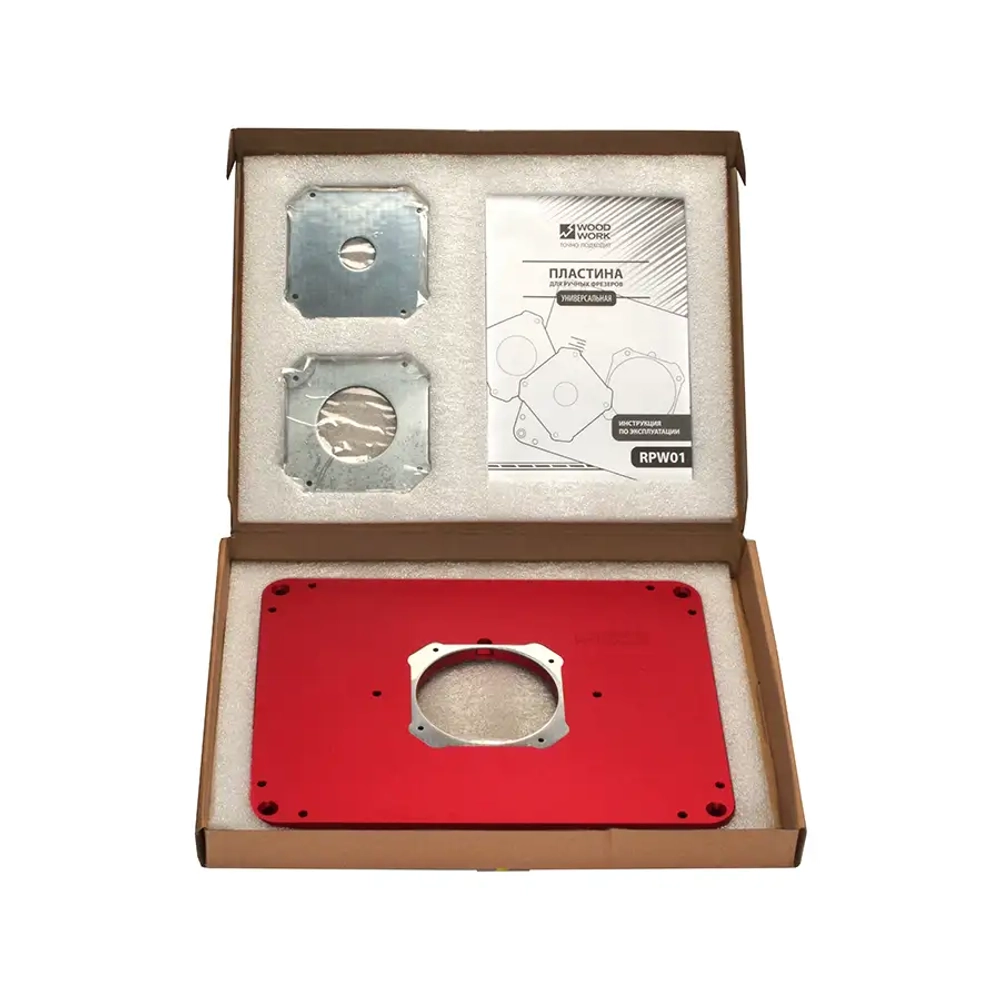

Пластина 298х235х9 мм из анодированного алюминиевого сплава для удобной и точной установки ручного фрезера во фрезерном столе

Пластина оснащена десятью регулировочными винтами по периметру для точной и надёжной установки «заподлицо» с верхней плоскостью столешницы фрезерного стола с помощью шестигранного ключа

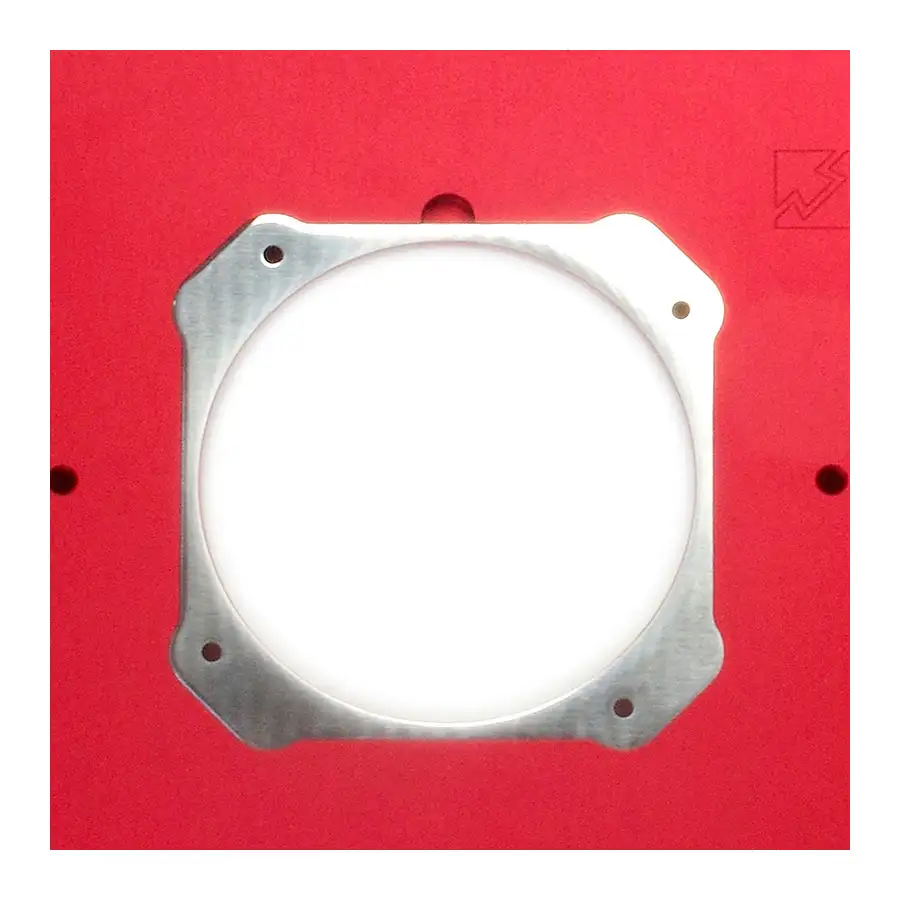

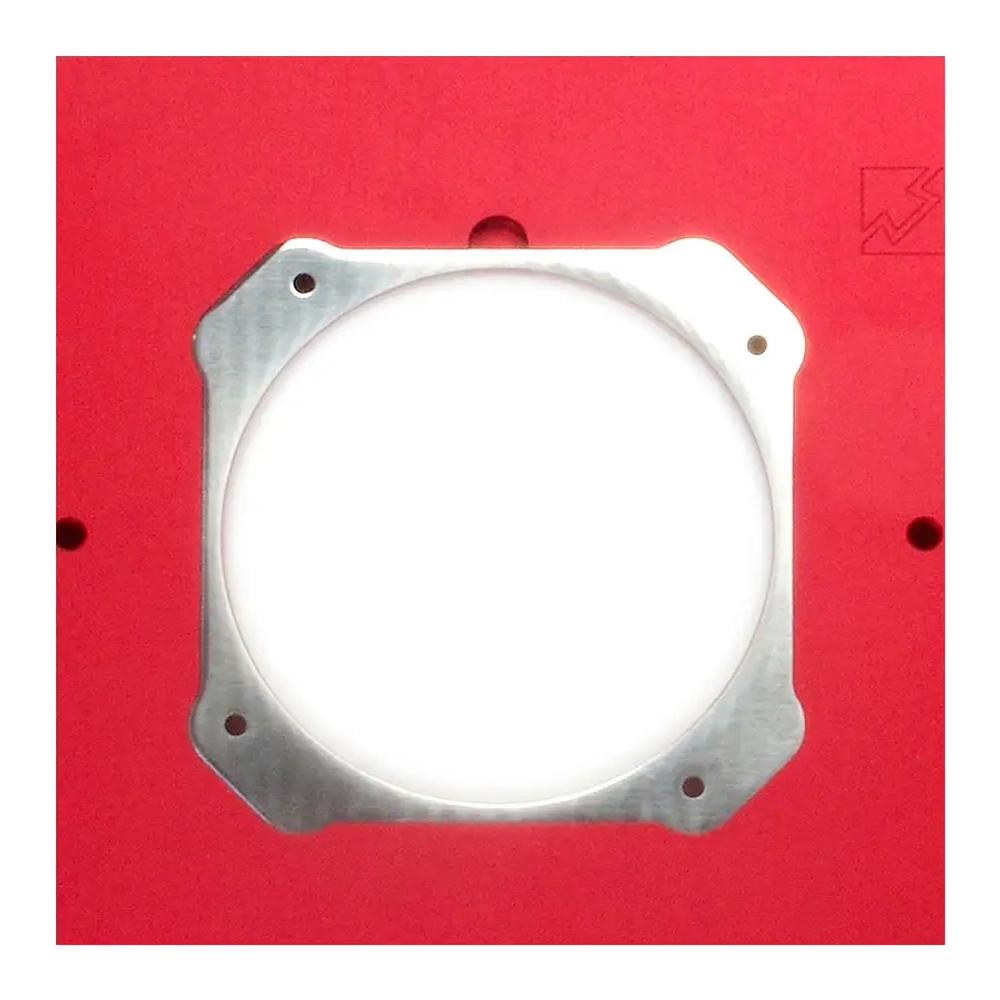

В зоне резания на пластину с помощью встроенных магнитов устанавливается одна из 3-х стальных вставок с отверстием, превышающим диаметр фрезы, для лучшего базирования заготовки на плоскости и ограничения попадания стружки на работающий фрезер в области режущего инструмента

Регулировка поверхности вставок «заподлицо» с верхней плоскостью пластины и столешницы фрезерного стола производится четырьмя регулировочными винтами с помощью шестигранного ключа

Для «свободного» фрезерования и фрезерования по шаблону в одно из двух отверстий пластины с резьбой M6 (справа либо слева от центрального отверстия) может быть установлена упорная втулка из пластика с низким коэффициентом трения с помощью винта M6x40

Крепление пластины Woodwork RPW01 к ручному фрезеру:
• наметьте и просверлите отверстия в пластине для крепёжных винтов, приложив съёмную «подошву» базы ручного фрезера к пластине, соблюдая концентричную соосность отверстий для фрез пластины и базы фрезера
• максимальной соосности можно добиться, позиционируя фрезер на пластине с одной из вставок с помощью цилиндрической или конической втулок (в комплект не входят), устанавливаемых в цангу фрезера
• сделайте зенковку отверстий, чтобы скрыть головки винтов ниже уровня рабочей поверхности фрезерного стола

Установка пластины Woodwork RPW01 во фрезерный стол:

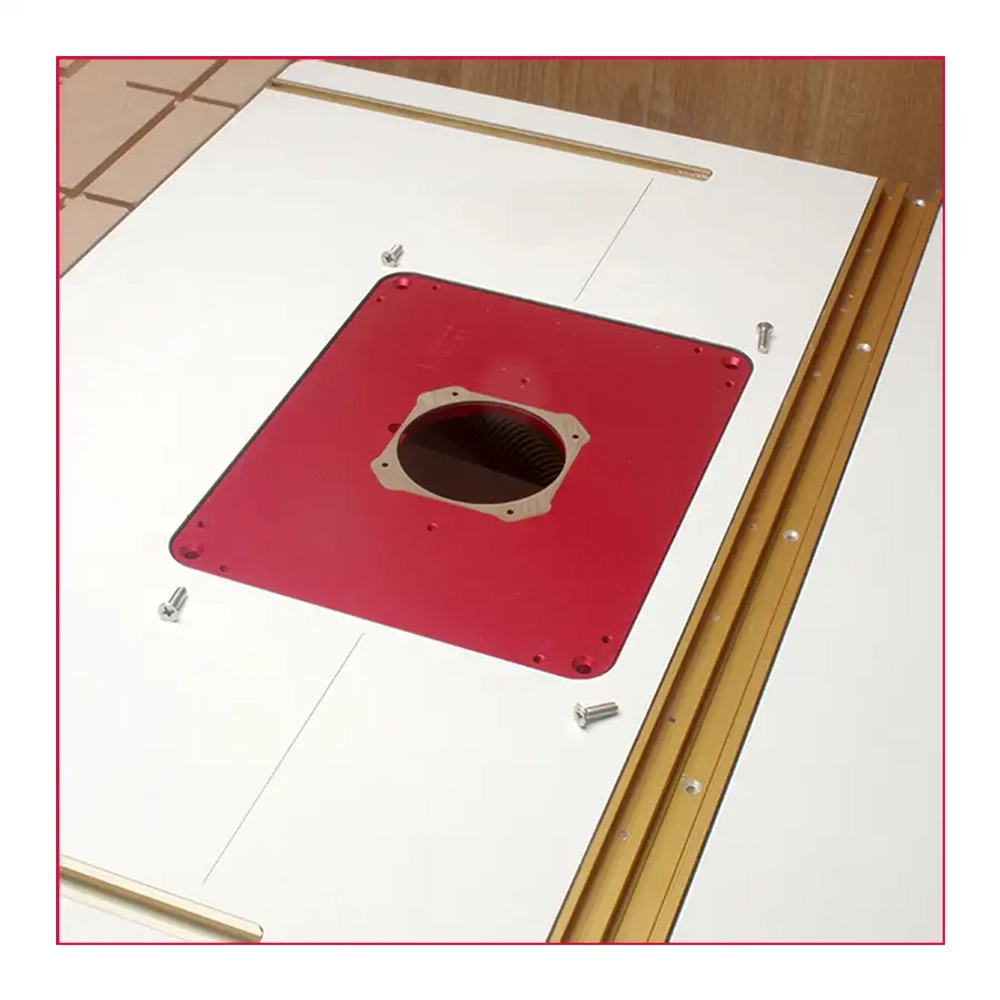

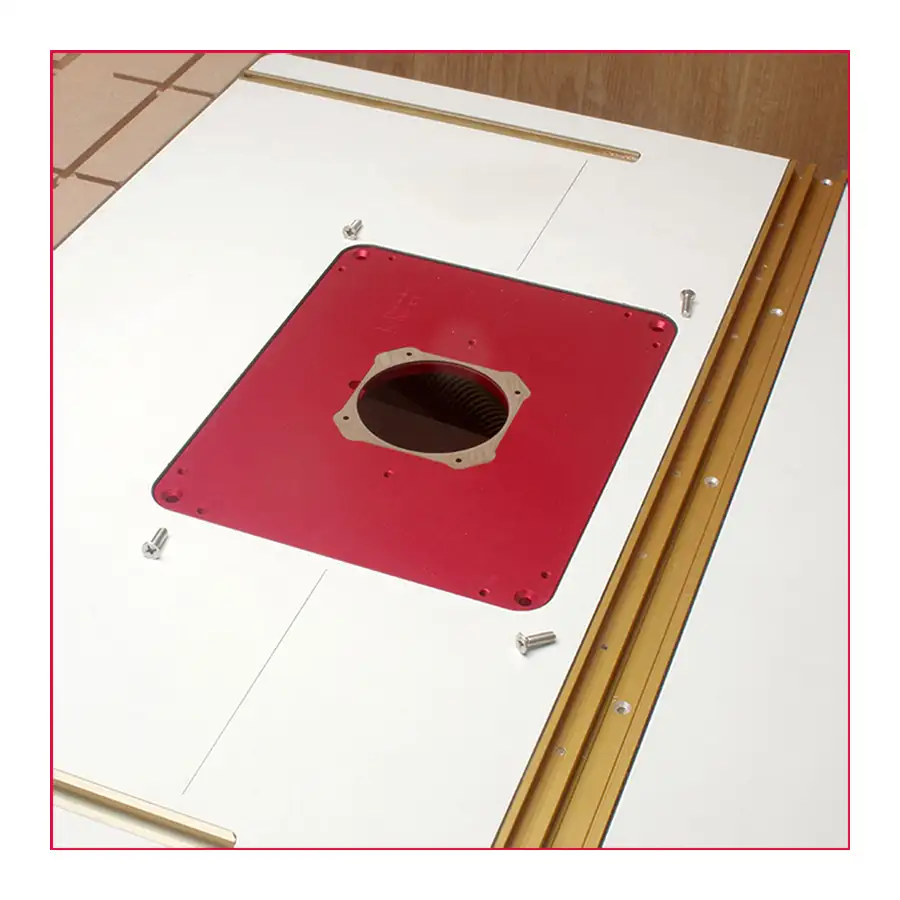

• пластина может быть установлена в отверстие в столешнице фрезерного стола, совпадающее по форме с формой пластины, с опорой на полочку такого проёма либо с помощью дополнительных опор
• наиболее удобна установка пластины в столешницу RTTW01 WOODWORK®, в столешницы фрезерных столов Kreg® и Incra® в связи с совпадением посадочных и установочных размеров
• в случае самостоятельного изготовления столешницы для фрезерного стола отверстие для установки пластины может быть вырезано по форме пластины:
      - с фрезерованием «четверти» для формирования полочки с опорной поверхностью по периметру пластины с шириной не менее 12 мм
      - с применением самостоятельно изготовленных и установленных снизу столешницы опор либо комплекта угловых опор Kreg® арт. PRS3040 (приобретаются отдельно) без фрезерования «четверти» для формирования бортиков

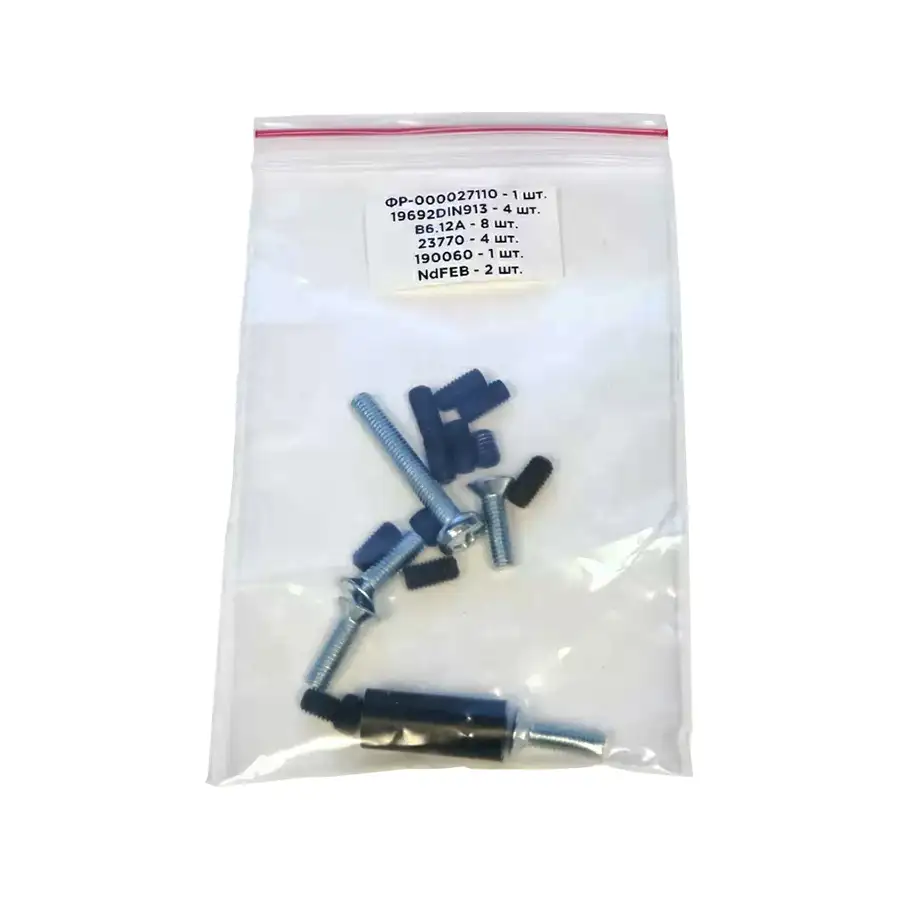

• пластина должна быть надёжно прикреплена к столешнице с помощью винтов с потайной головкой M6х20 (4 шт. в комплекте) либо более длинными через четыре отверстия, расположенных в углах данной пластины.

Регулировка пластины Woodwork RPW01:
• точная регулировка верхней поверхности пластины «заподлицо» с верхней плоскостью столешницы фрезерного стола производится двенадцатью регулировочными винтами, расположенными по периметру пластины с помощью шестигранного ключа; для надёжной установки максимальное количество регулировочных винтов пластины должно опираться на столешницу либо опоры
• установите необходимую стальную вставку из комплекта на магниты пластины и с помощью шестигранного ключа через четыре отверстия во вставке произведите точную настройку поверхности вставки «заподлицо» с верхней плоскостью пластины и столешницы фрезерного стола четырьмя регулировочными винтами; для надёжной установки стальная вставка должна опираться на все четыре регулировочных винта
