ТЕХНИЧЕСКИЕ ДАННЫЕ СВЁРЛ ПО МЕТАЛЛУ
ХАРАКТЕРИСТИКИ КАЧЕСТВА
Для обработки металлов решающее значение имеют высококачественные инструменты. Точное соединение деталей требует точного сверления отверстий.
Некруглые или смещенные отверстия с заусенцами могут потребовать доработки, которая значительно снизит качество исполнения. В связи с этим следует обязательно применять свёрла, изготовленные с соблюдение действующих стандартов DIN.
Для спиральных свёрл с цилиндрическим хвостовиком действуют следующие стандарты DIN:
DIN 338 Спиральные свёрла с цилиндрическим хвостовиком
DIN 1897 Сверхкороткие спиральные свёрла с цилиндрическим хвостовиком
DIN 340 Длинные спиральные сверла с цилиндрическим хвостовиком
DIN 1869 Сверхдлинные спиральные сверла с цилиндрическим хвостовиком
DIN 1414 Технические условия для спиральных свёрл из быстрорежущей стали (HSS)
СПОСОБ ИЗГОТОВЛЕНИЯ
|
При этом способе из круглого стержня шлифуется спираль. Такие сверла работают чрезвычайно точно и применяются для высококачественных работ. Часто шлифованное сверло можно определить по серебристому цвету. |
Более простые сверла изготавливаются способом роликовой (термической) прокатки. При этом пруток прессуется через форму, которая придает сверлу спиральную форму. Такие сверла подходят преимущественно для менее точных работ. Часто сверла, изготовленные методом роликовой прокатки, можно определить по черному цвету. |

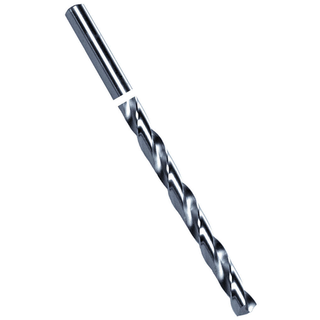

Спиральное шлифование

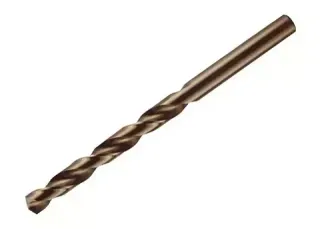

ВальцеваниеСОВЕТЫ И РЕКОМЕНДАЦИИ ПО ВЫБОРУ СВЁРЛ ПО МЕТАЛЛУ
Удаление стружки при сверлении
Регулярное извлечение (вентиляция) сверла предотвращает скопление стружки в спирали сверла. При отсутствии вентиляции и удаления стружки, канал засоряется, сверлозаклинивает в отверстии, что приводит к его поломке.
Пригодность для различных материалов
При бережном обращении заточка, и соответственно режущая способность, сверла будет оставаться острой на протяжении длительного времени. При этом важно, чтобы инструменты не использовались для керамики, камня или других не пригодных для обработки такими свёрлами материалов.
Направление сверла
Сверление на вертикально-сверлильном станке со стойкой позволяет выполнять точное сверление отверстий и обеспечить прямизну отверстия. Сверление с помощью ручной дрели требует очень точного направления рукой.
Охлаждение
При сверлении отверстий в твердых материалах инструмент нагревается. Режущая кромка при этом изнашивается быстрее, вероятность поломки возрастает. Для достижения высокой стойкости важно обеспечить подачу соответствующей охлаждающей жидкости на протяжении всего процесса сверления.
ЧАСТОТА ВРАЩЕНИЯ И ПОДАЧА
|
Материал
|
Скорость резания м/мин |
Частота вращения в минуту при Ø мм |
СОЖ
|
||||||
| 3 | 4 | 6 | 10 | 16 | 25 | 40 | |||
| Нелегированная конструкционная сталь < 700 Н/мм² | 30 | 3800 | 2400 | 1500 | 1000 | 600 | 400 | 200 | Смазочно-охлаждающая эмульсия |
| Нелегированная конструкционная сталь > 700 Н/мм² | 20 | 2500 | 1600 | 1000 | 600 | 400 | 300 | 200 | Смазочно-охлаждающая эмульсия |
| Легированная сталь < 1000 Н/мм² | 20 | 2500 | 1600 | 1000 | 600 | 400 | 300 | 200 | Смазочно-охлаждающая эмульсия |
| Чугун | 15 | 1900 | 1200 | 800 | 500 | 300 | 200 | 100 | Сухое охлаждение (сжатым воздухом) |
| Медно-цинковые сплавы | 60 | 7600 | 4800 | 3000 | 1900 | 1200 | 800 | 500 | Сухое охлаждение (сжатым воздухом) |
| Алюминиевые сплавы | 40 | 5100 | 3200 | 2000 | 1300 | 800 | 500 | 300 | Смазочно-охлаждающая эмульсия |
| Термопласты | 35 | 4500 | 2800 | 1800 | 1100 | 700 | 400 | 300 | Вода, сжатый воздух |
| Дуропласты | 25 | 3200 | 2000 | 1300 | 800 | 500 | 300 | 200 | Сухое охлаждение (сжатым воздухом) |
